INTERVERROUILLAGE POUR MANŒUVRES DE SÉCURITÉ

Ces serrures sont utilisées dans des systèmes d'interverrouillage à clés captives pour la mise en sécurité d'équipements industriels par transfert de clé.

Moyen sûr de faire respecter les séquences de mise à l’arrêt des installations et de remise en fonction qui sont nécessaires pour éviter les fausses manœuvres présentant des dangers pour le personnel et risquant d’endommager les installations industrielles.



Elles équipent des réseaux de distribution d'énergie (postes et cellules HT/MT électriques, disjoncteurs, sectionneurs d'alimentation et mise à la terre), des Shelters, des locaux techniques, des réseaux de distribution de fluides, des silos, des accès à des équipements de production, des tableaux de commande...

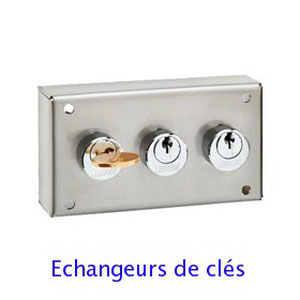

Communiquez nous votre schéma d'interverrouillage et nous personnalisons vos verrous et boîtiers échangeurs de de clé avec le nombre de serrures nécessaires.

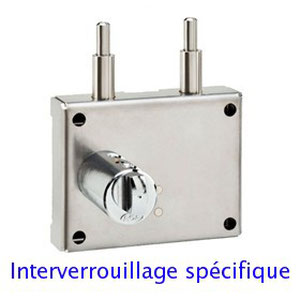

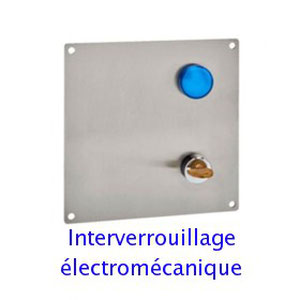

Cliquez sur une image ci-dessus ou sur un des sous-menus en tête de colonne gauche de l'écran.



Clés d'interverrouillage AGA

Deux types de clés sont proposés :



- Clés taillées type LAUA avec 15600 combinaisons par profil (6 profils disponibles),



- Clés en étoile type BOROBIL avec 97.000 combinaisons possibles.



Ces serrures sont résistantes et de haute qualité.
Les boîtiers et les pênes sont en inox  (AISI 303 et 304) et les cylindres sont laiton chromé.

Elles respectent la directive européenne RoHS.
Elles répondent aux recommandations internationales CEI/IEC pour équipements électriques.



CONDITIONS ENVIRONNEMENTALES
- Longévité de 10 ans dans les conditions normales d’utilisation conforme IEC 60947 / IEC 62271.
- Résistance au brouillard salin : 240h selon norme ISO 9227 (test validé pour 500h).
- Résistance au brouillard de sulfure d’hydrogène et dioxyde de souffre H2S-SO2 :
                                                 conforme IEC 600068-2-43 pour H2S et  IEC 600068-2-42 pour SO2
                                                 (21 jours à 0.5 ppm, à + 25 ° C, avec taux d’humidité 75%).
- Tenue aux vibrations : conforme IEC 60068-2-6 (2-13.2 Hz, +/-1mm, 13.2-100Hz / 0,7g ).
- Aptitude à la chaleur humide : conforme IEC 60068-2-30
(6 cycles (12h + 12h), T °: 25 ° C / 55 ° C, taux d’humidité = 95%), (durée des tests sur 6 jours).
- Aptitude au froid : conforme IEC 60068-2-1 (-55°C / 16h).
- Température de stockage : -55ºC / +85ºC.
- Tenue à la chaleur sèche : conforme IEC 60068-2-2 (85°C / 16h).
- Température d’utilisation : -25ºC / +70ºC.
- Étanchéité : IP40 / IEC 60694 §5.13.1.

CONDITIONS MÉCANIQUES D’UTILISATION
- Durée de vie : 15.000 cycles avec un couple de résistance 0,07Nm.
- Clé extractible jusqu’à une résistance mécanique du verrouillage de 14daN.
- Rigidité en torsion à basse et haute température : couple de résistance <=6,5Nm entre -5 ° C et + 55 ° C ;

                             angle maximum de déformation entre la came et le support du corps de cylindre = 5º30′.
- Rigidité en torsion de la clé : 5 Nm. La tête de clé casse à 6,5 Nm et la serrure reste opérationnelle.
- Serrage maximum des écrous : M22x1,25 = 10Nm (rompt a 48Nm) / M17x1 = 2,5Nm (rompt a 9Nm).
- Résistance aux impacts : IK08 selon IEC 60694 §5.13.3 et IEC 62262/5 (énergie des impacts : 5 Joules).
- Résistance à la chute libre : conforme IEC 600-68-32-2
              (chute de 1 m sur sol béton / 3 chutes en position défavorable et la serrure reste opérationnelle).
- Clé insérable et extractible malgré un couple contraire de 0,07Nm dans le rotor du cylindre.
- Résistance mécanique du pêne et de la gâche : conforme IEC 609473 (60daN).
- Résistance à l’arrachement du cylindre : 14daN ne suffisent pas pour séparer le cylindre du coffre de serrure.


Télécharger
Catalogue Interverrouillage AGA LAUA
TESI Catalogue Interverrouillage AGA LAU
Document Adobe Acrobat 4.0 MB

D'autres modèles de serrures d'interverrouillage sont disponibles

Des modèles spécifiques pour vos applications peuvent aussi être fabriqués



Consultez nous pour plus d'informations...
